Comment installer une prise électrique extérieure?

Vous tondez votre gazon avec une tondeuse électrique? Ou vous avez acheté un chauffage de terrasse pour pouvoir profiter de votre jardin plus tard le soir? Alors une prise de courant peut s'avérer très utile! Dans cet article de bricolage avec vidéo d'instructions, vous découvrirez comment placer vous-même facilement une prise de courant extérieure.

Attention! Assurez-vous toujours de couper l'électricité avant de vous mettre au travail.

Vidéo d'instructions: Installez vous-même une prise électrique extérieure

Dans cette vidéo d'instructions, vous verrez comment installer une prise extérieure Hydro de Niko avec interrupteur. L'électricité est tirée vers l'extérieur via une prise électrique intérieure.

De quoi avez-vous besoin?

Matériel

Outillage



Astuce! Vous pouvez reconnaître les outils destinés aux travaux électriques à leur poignée jaune et rouge. Ces outils sont pourvus d'une isolation spéciale pouvant supporter jusqu'à 1000V de tension.

Plan par étapes: Monter une prise électrique extérieure en 5 étapes simples

Dans ce plan par étapes, nous partons d'une prise électrique existante à l'intérieur. Depuis cette prise, nous pouvons dériver l'électricité vers l'extérieur. Nous plaçons un boîtier électrique double avec dans la partie supérieure un interrupteur permettant de connecter et de déconnecter la prise de courant. Veillez à le placer sur le circuit du disjonteur différentiel de 30 mA. C'est le disjoncteur différentiel des circuits d'eau.

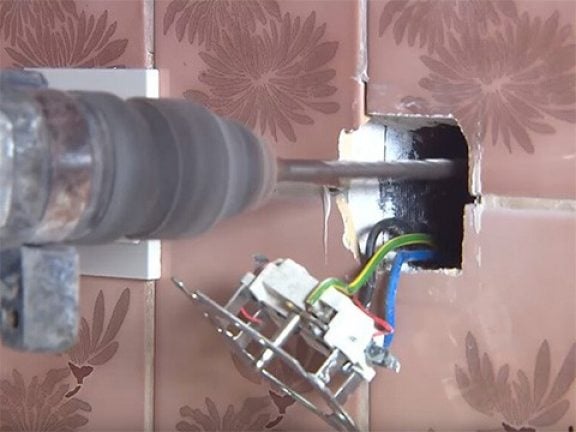

1ère étape: Alimentation électrique de l'intérieur vers l'extérieur

  • Démontez provisoirement la prise électrique intérieure existante et percez un trou vers l'extérieur depuis le trou de la prise intérieure.
  • Percez le trou en orientant la mèche légèrement vers le bas, afin que par la suite l'eau ne puisse pas pénétrer par le trou.
  • Vous pouvez tirer le câble à travers le mur à l'aide de la mèche.
  • Dénudez le câble et reliez-le à la prise.

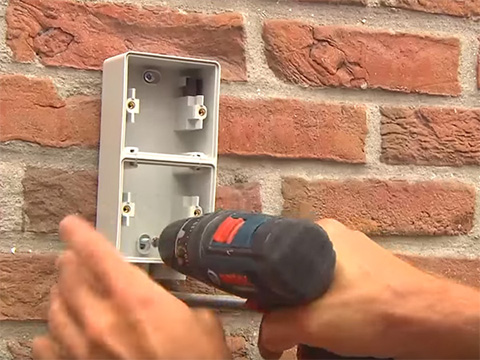

2 étape: Fixer le boîtier de la prise

  • Déterminez la hauteur de la prise de courant et positionnez le boîtier électrique bien droit (aidez-vous du niveau) contre le mur.
  • Fixer le boîtier de la prise solidement au mur à l'aide de chevilles et de vis.

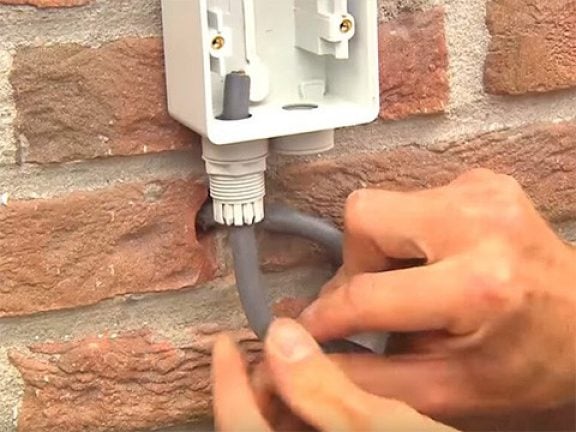

3étape: Tirer le câble électrique jusqu'au boîtier de prise

  • À l'aide d'un presse-étoupe, insérez le câble électrique dans le boîtier par le bas.
  • Tirez le câble jusqu'en haut du boîtier de prise.
  • Vissez le presse-étoupe jusqu'à ce qu'il serre bien le câble et ferme l'ouverture.
  • Dénudez les 15 derniers centimètres du câble.

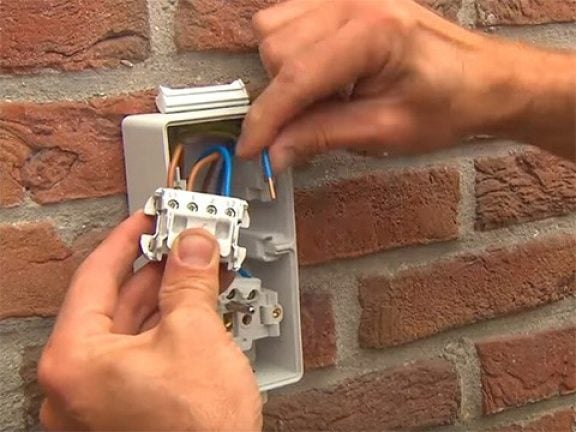

4étape: Faire les branchements intérieurs

Dans cet exemple, nous travaillons avec un boîtier double qui comporte dans la moitié supérieure un interrupteur permettant d'allumer et d'éteindre la prise selon les besoins.

  • Insérez les bouts du câble rayé dans la prise et clipsez la prise dans le boîtier.
  • Reliez les fils de terre dans la pince à fiche intégrée.
  • Fixez aussi bien les câbles entrants et sortants que le conducteur neutre dans l'interrupteur.
  • Serrez les vis dans l'interrupteur pour fixer les câbles et clipsez l'interrupteur dans le boîtier.

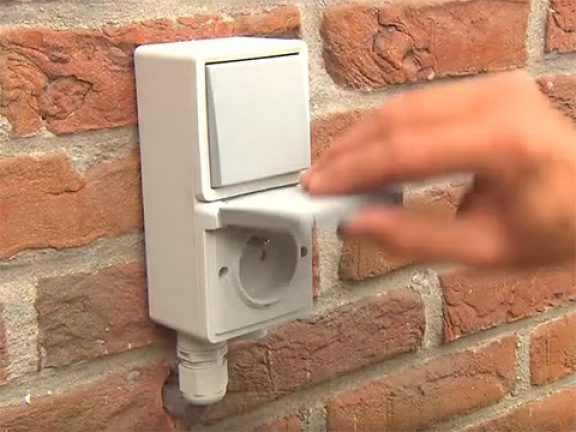

5étape: Monter les plaques de recouvrement

  • Vissez solidement les plaques de recouvrement sur le boîtier.
  • Vérifiez qu'elles sont bien en place.
