Comment faire une liaison angulaire avec une fraiseuse à lamelles?

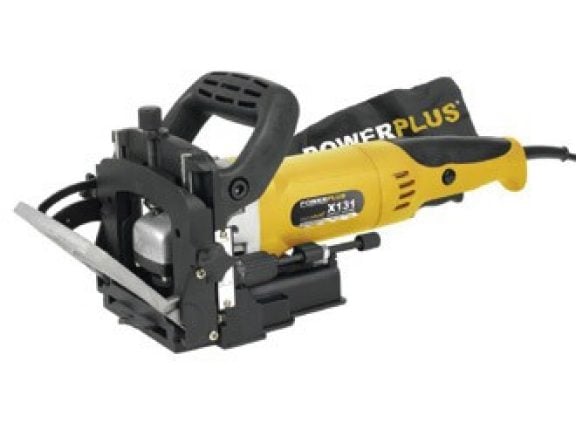

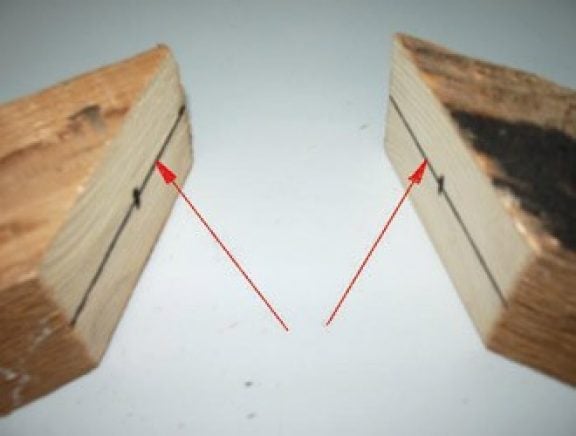

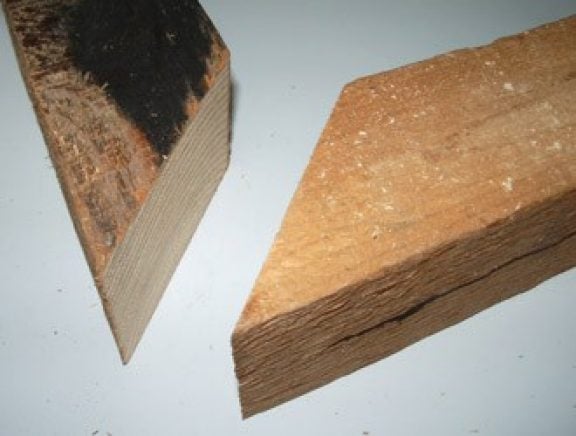

Avant de mettre la fraiseuse à lamelles en marche, les pièces à usiner doivent être marquées. Marquez sur les deux pièces l'endroit où la lamelle devra venir s'emboîter pour assembler les deux pièces.

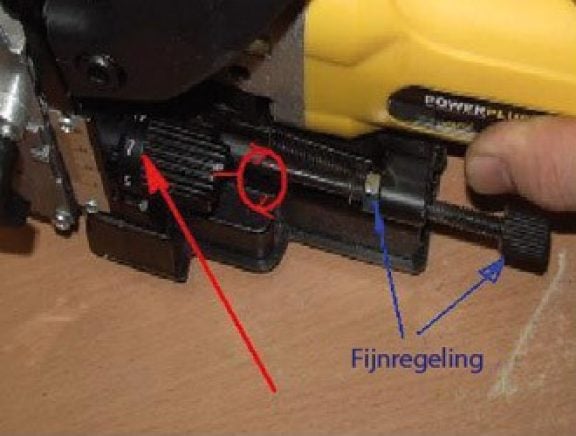

En fonction de la taille de la lamelle, la profondeur de fraisage doit être réglée à l’aide du bouton de réglage de la profondeur de fraisage ainsi que de la molette de réglage. Avec cette dernière, il est possible de régler correctement le fraisage sur le niveau 0 (mettre pour cela le bouton de réglage sur 0). La fraise doit alors se trouver au même niveau que le bord de l’appareil.

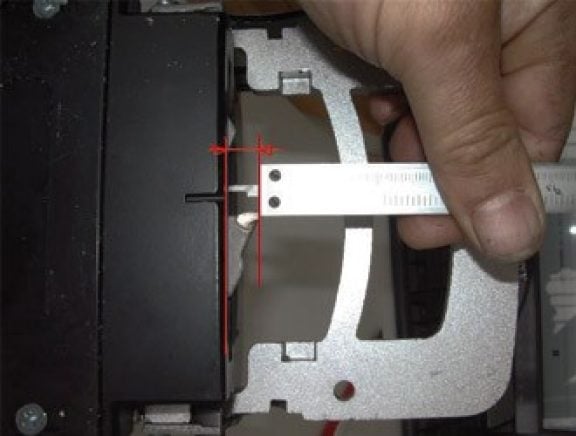

Afin de placer une lamelle de 20 mm, il est nécessaire de faire une rainure de 10 mm de profondeur (2 rainures de 10 mm). Réglez le bouton de réglage de la profondeur de fraisage sur 7 et, avec la molette de réglage, il est possible d’augmenter la profondeur de fraisage jusqu’à 10 mm.

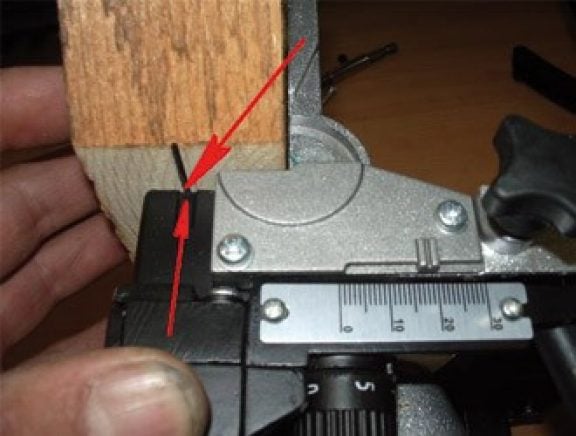

Positionnez la machine sur la pièce à usiner et, avec l’ajustement de la hauteur, veillez à ce que la rainure latérale soit alignée par rapport au marquage.

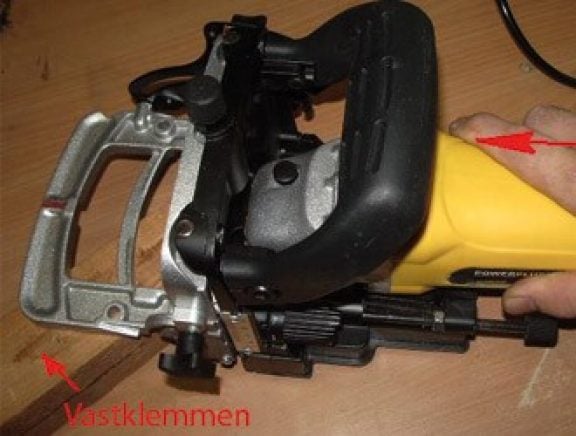

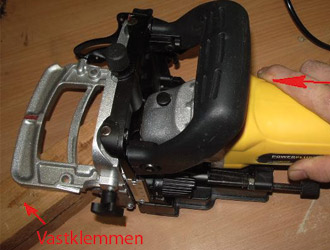

Bloquez ensuite la pièce à usiner, et placez la machine dessus. Mettez la fraiseuse en marche puis déplacez-la doucement vers la pièce jusqu’à ce que la rainure atteigne la profondeur voulue.

Manipulez de la même façon les 2 pièces à assembler.

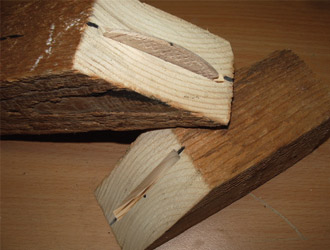

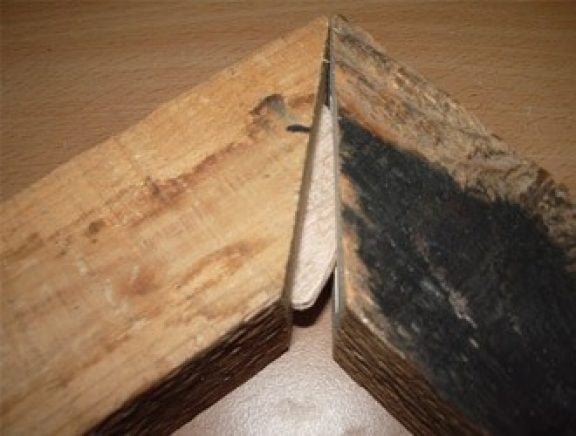

Pour finir, déposez un peu de colle dans les rainures créées et insérez la lamelle dans l'autre pièce. Assemblez les pièces, serrez l'assemblage au moyen d'un mandrin de serrage et attendez que la colle soit sèche. La lamelle absorbe la colle et se dilate, ce qui permet une liaison parfaitement ajustée.
